QoS（Quality of Service）即服務質量。在有限的帶寬資源下，QoS 可為各種業務分配帶寬，用于控制和管理數據包的傳輸，提供端到端的服務質量保證，以確保網絡在不同的應用程序和服務之間分配帶寬，重要的數據流量可以得到優先處理，從而提高用戶體驗。

信息化時代數據劇增，數據中心向大規模化、云化及智能化演進，業務場景日趨復雜。存儲作為最重要的基礎設施之一，容量規模越來越大，性能、可靠性等指標要求越來越高。同網絡服務 QoS 類似，SSD 也需要提供包括帶寬、IOPS、時延等性能指標的一致性和可預測性 QoS 能力，才能更好滿足關鍵業務存儲需求。

一、憶聯 SR-IOV With QoS

憶聯 UH711a 具備的 SR-IOV with QoS 特性，是在 SR-IOV 存儲虛擬化技術基礎上，通過令牌桶算法對各 VF 的讀寫業務進行管控，不同 VF 之間的讀寫帶寬、IOPS 性能可獨立調整，以達到各 VF 業務相互獨立、互不干擾的效果。本次測試主要驗證憶聯 QoS 特性以下三個方面：

1、SSD 可通過對讀、寫及混合讀寫的帶寬、IOPS 性能的調控，達到對特定 VF 業務進行多維度控制；

2、各 VF 的 QoS 指標可進行動態調配并實時生效；

3、各 VF 之間的 IO 業務性能相互隔離，不因某一個 VF 的性能變化而導致其他 VF 性能的波動。

以下測試項在開源 Linux KVM 環境下對 SR-IOV with QoS 的功能進行驗證。

二、憶聯 SR-IOV with QoS 方案驗證

1、驗證環境

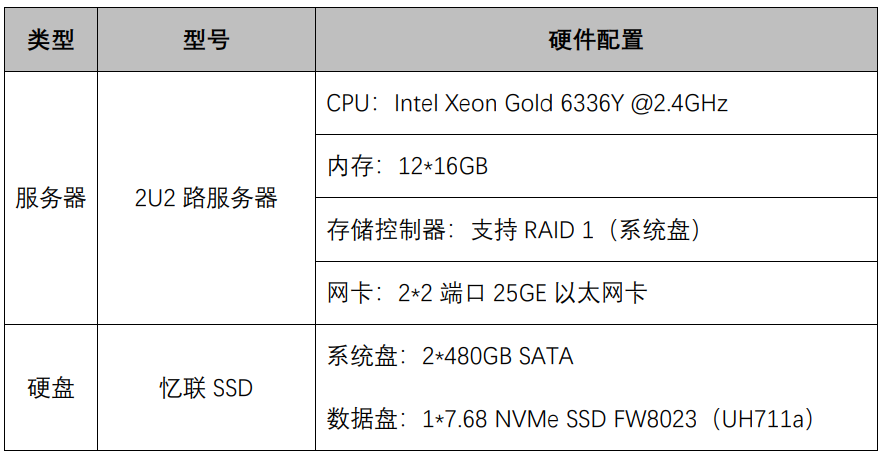

1.1 本次驗證硬件配置

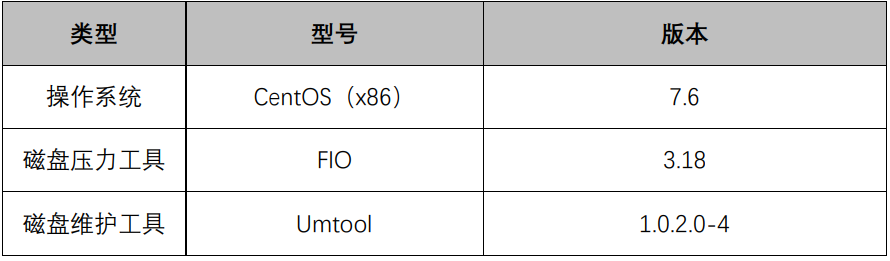

1.2 本次驗證軟件配置

1.3 本次驗證組網規劃

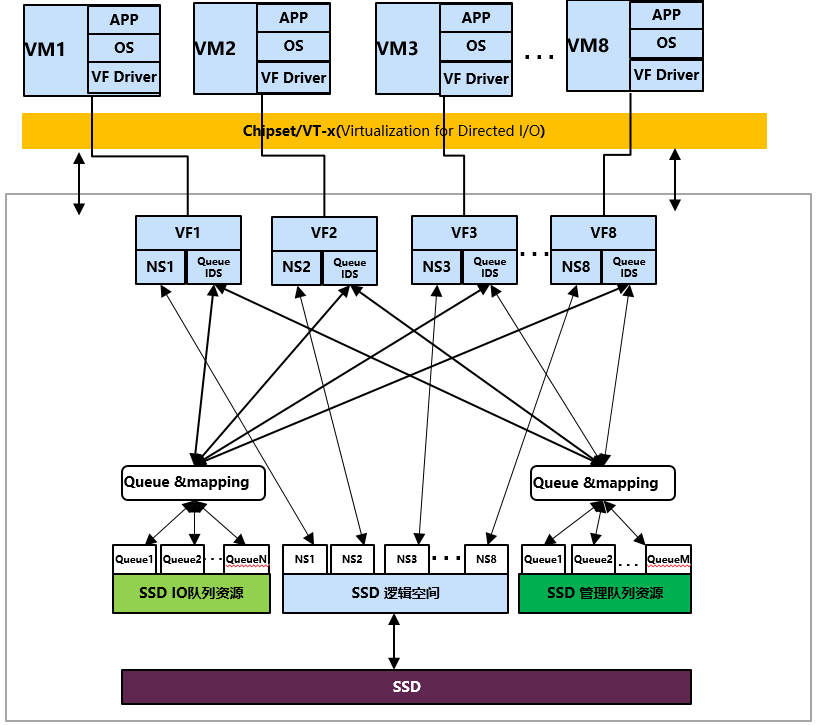

圖 1：本次組網規劃架構圖

2、驗證方法

?步驟 1：安裝部署 KVM 虛擬化環境，創建虛擬機并安裝虛擬機操作系統；

?步驟 2：服務器配置 1 塊 UH711a，并創建 8 個 VF 及 NameSpace，并將 NameSpace 同 VF 綁定創建 8 個 SR-IOV 虛擬磁盤，再將 8 個虛擬磁盤掛載到 8 個 KVM 虛擬機上。

3、驗證結果

本次在 VF QoS 場景下驗證結果如下：

3.1 在對不同 VF 設置不同流量限制條件下，對 QOS 功能有效性的驗證

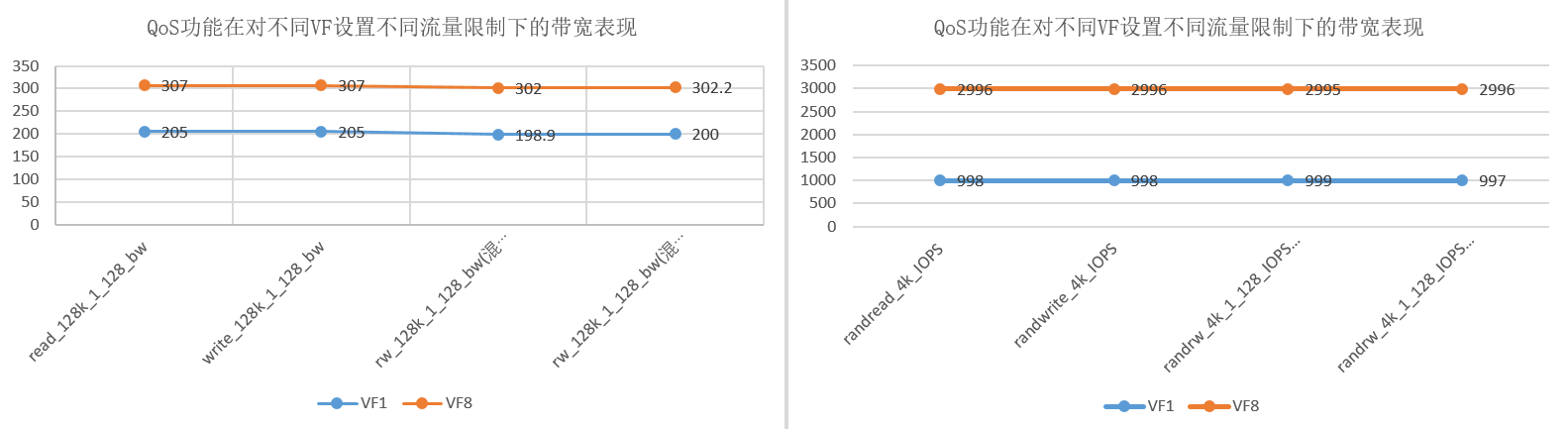

圖 2：QoS 功能在對不同 VF 設置不同流量限制下的帶寬及 IOPS 表現

對不同虛擬機下的 VF1、VF8 設置不同 QoS，其中 VF1 和 VF8 的帶寬峰值流量分別為 200M、300M ，IOPS 峰值流量分別為 1000、3000。在虛擬機內部使用 FIO 工具進行性能測試，從圖 2 測試結果可看到 VF1 和 VF8 在不同業務場景下 SSD 的性能得到了較好發揮，VF1 及 VF8 的讀寫帶寬及 IOPS 與峰值流量 QoS 最大相差不超過 3%。由此可見，憶聯 UH711a 的 QoS 功能在對不同 VF 設置不同流量指標的場景中可保持性能穩定發揮。

3.2 在 VF 狀態變化的條件下，對 QOS 功能有效性的驗證

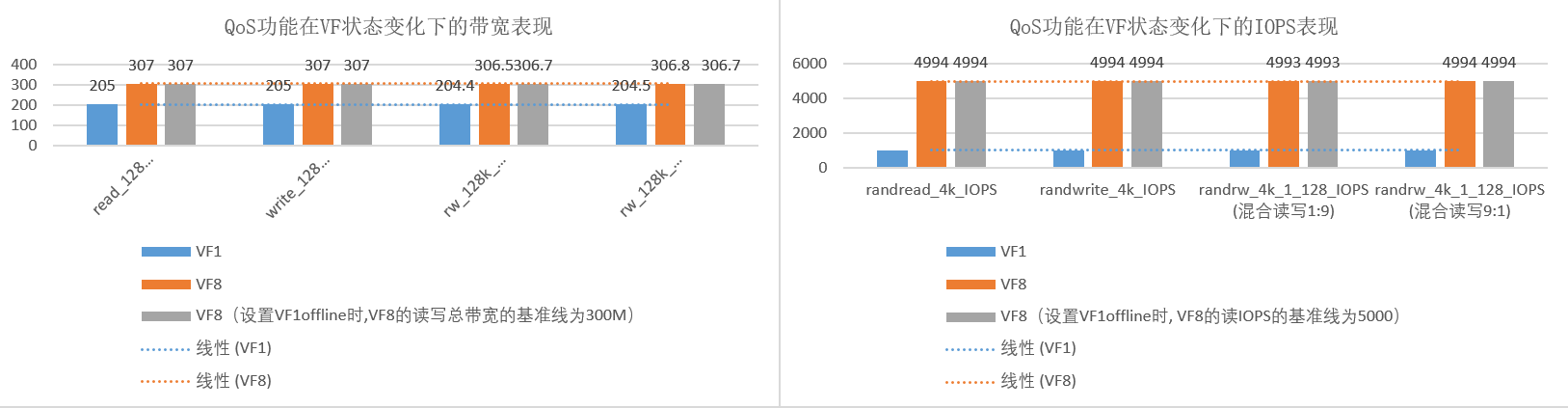

圖 3：QoS 功能在 VF 狀態變化下的帶寬及 IOPS 表現

為更好驗證 VF 狀態變化對 QoS 功能有效性的影響，在本次測試環境下，對不同虛擬機下的 VF 進行不同的峰值流量設置，并對其中一個 VF 進行 offline 操作，以觀察其他 VF 是否可達到設定的流量值，其中 VF1、VF8 帶寬限制為 200M、 300M，VF1、VF8 IOPS 限制為 1000、5000。

從圖 3 驗證結果可見，在 VF1 offline 時，不管是在 IOPS 還是帶寬上，VF8 流量值都接近限制峰值，且在讀、寫、混合讀寫等場景下，不管是帶寬還是 IOPS 都基本與 VF1 offline 之前的結果相近，充分驗證了在憶聯 SR-IOV with QoS 功能下的 VF 受到其他 VF 狀態影響較小，VF 間具有一定性能隔離。

3.3 在對不同 VF 設置不同帶寬的條件下，對 QoS 有效性的驗證

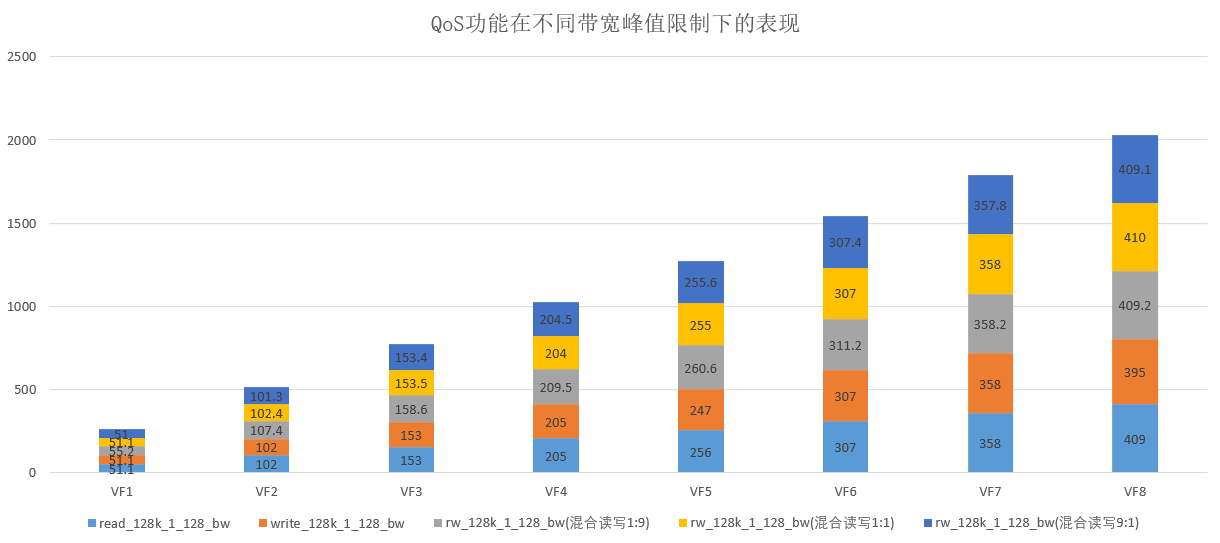

圖 4：QoS 功能在不同帶寬峰值限制下的表現

本輪驗證中，在相同環境下，對 8 個不同虛擬機下的 VF 設置不同的 QoS，以觀察不同虛擬機下的 VF 是否可達到設置的 QoS 值，其中 VF1 的帶寬峰值為 50M，VF2 至 VF8 依次增加 50M，VF8 帶寬峰值為 400M。通過測試發現，憶聯 UH711a 在對所有 VF 進行不同帶寬限制時，各 VF 帶寬流量在不同場景下相差較小，每個 VF 都可較好執行 QoS 峰值設置，可提供最佳使用體驗。

通過本次驗證可以看出，憶聯 UH711a 在 SR-IOV 特性中使用了精細化的 QoS 控制，提供了多維度的 QoS 策略，可對每個 VF 讀、寫或混合讀寫的帶寬、 IOPS 進行靈活調配，避免因個別 VF 性能搶占導致的其他 VF 性能波動，能滿足不同業務需求下的虛擬機存儲業務對性能的要求。

憶聯 SR-IOV with QoS 方案具有配置靈活、即插即用的特點，且能很好地適配上層應用生態，適合在云化數據中心場景下提供高性能、低時延及低成本訴求的本地化閃存服務。
