隨著近幾年EDSFF形態在服務器容量上的快速增長，EDSFF憑借在容量、可擴展性、性能、可維護性、可管理性、散熱和電源管理方面的優勢，EDSFF將重新定義服務器的下一代固態硬盤外形規格。

EDSFF概述

目前EDSFF有以下三種解釋?zhuān)篍nterprise and Data Center Standard Form Factor-企業和數據中心標準外形尺寸（標準）；Enterprise & Data Center SSD Form Factor-企業和數據中心固態硬盤外形尺寸（SSD）；Enterprise and Data-center Scalable Form Factor-企業和數據中心可擴展外形尺寸（可擴展），內涵稍有不同?，F在由SNIA作為SFF技術附屬技術工作組（SFF TA TWG）的一部分進行維護。

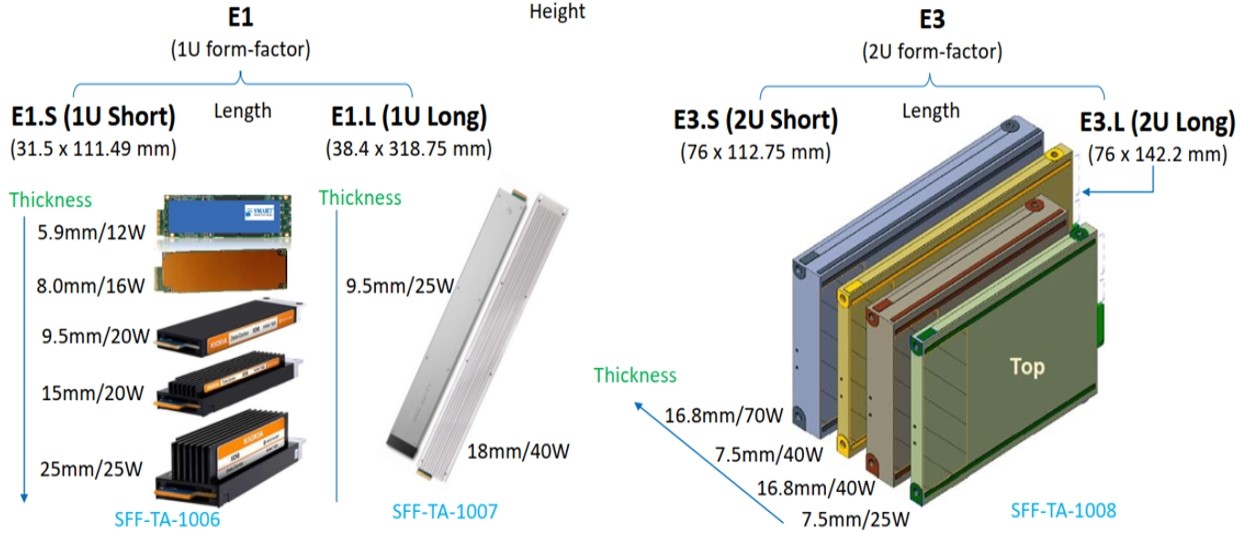

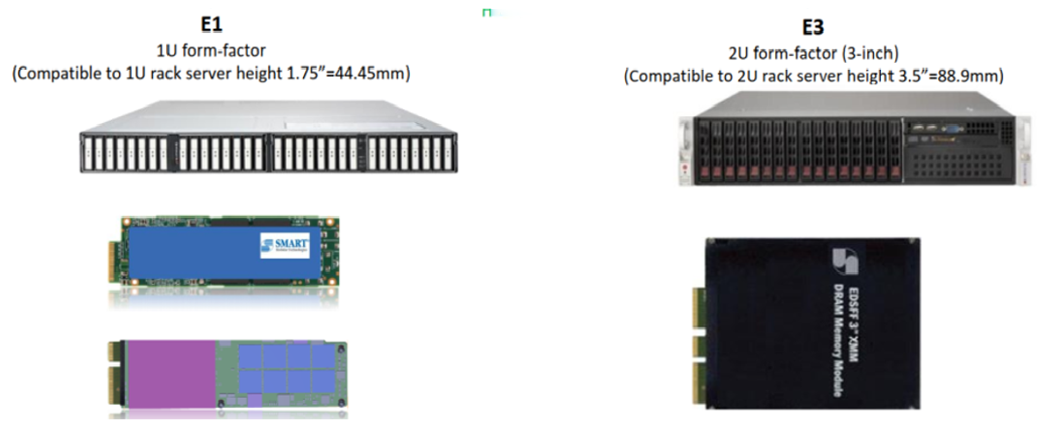

EDSFF提供了一系列企業和數據中心固態硬盤外形尺寸標準，以最大程度適配1U/2U服務器，概覽如下:

圖1

對于SSD外形尺寸（Form Factor）標準演化，從硬件角度，可以從以下4個維度來理解標準考慮的一些關鍵要素：

• 硬件接口——標準的物理硬件接口定義，除了滿足電氣性能要求外，相同的金手指保證了接插件、連接器、線纜等的標準化、歸一化，其通用性極大的滿足兼容性及擴展性設計需求，同時提升了供應鏈安全；

• 物理大小——PCB尺寸大小可以最大程度適配1U/2U等服務器，充分提高了存儲空間的利用率，更好的匹配大容量高密度的需求；

• 散熱能力——不同的厚度選擇及配套的散熱設計，充分滿足系統級低成本的散熱解決方案，以預期的風流量滿足散熱需求；

• 可維護性——支持熱拔插，提供狀態指示燈，進一步簡化安裝和方便維護及備件更換等。

EDSFF分為E1和E3兩大系列，每個系列又都分為L(cháng)ong和Short兩個版本，即E1（E1.L、E1.S）與E3（E3.L、E3.S），并按照不同的厚度和散熱配置劃分出不同型號：在20W、25W基礎上提供40W和70W等版本；PCIe Lane數量也在x4的基礎上增加了x8和x16（E3寬度可以滿足，E1最大x8），滿足企業級SSD更高的讀寫性能。

EDSFF-——硬件接口標準化

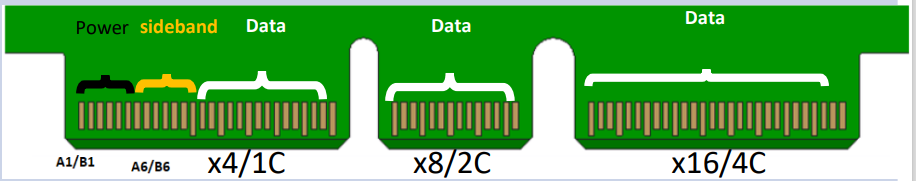

SFF-TA-1002連接器標準定義了一種多通道卡邊緣連接器，指定了四種高密度連接器尺寸：1C、2C、4C和4C+。1C連接器作為所有其他尺寸的通用基礎，1C支持高達80W的12V主電源和3.3 Vaux電源，一組邊帶和管理引腳，以及多達8個高速差分對。2C建立在1C的基礎上，并提供多達16個高速差分對。同樣，4C建立在2C的基礎上，并提供多達16個額外的高速差分對。

圖2

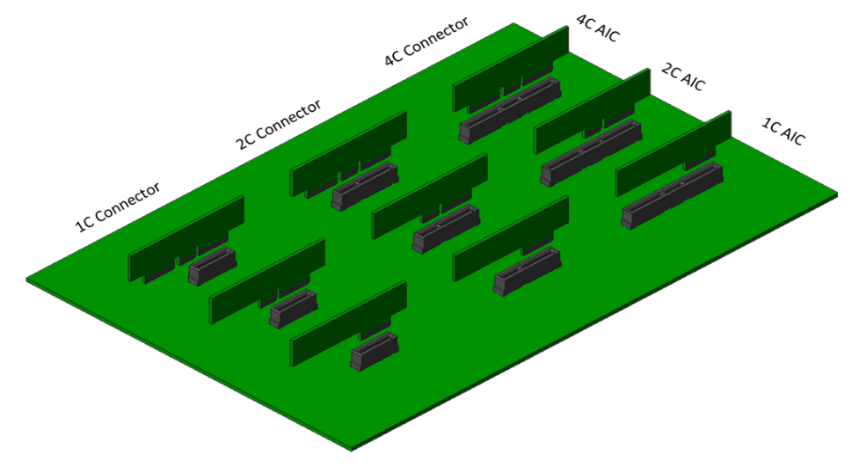

SFF-TA-1002定義的尺寸適合PCIe x4、x8和x16，并且由于卡邊緣連接器中的凹口設計，較長的卡可以插在較窄的卡槽中。該連接器通過NRZ編碼（不歸零編碼）為至少56 GT /s的數據速率提供足夠的信號完整性，因此它比現有的大多數PCIe信號連接器標準實現更具有前瞻性。

圖3

E1、E3使用了相同的金手指，擁有更高信號質量的同時，兼容性也能得到保障。新的服務器背板連接器尺寸更小，可達到簡化服務器內部設計、優化風道、增強服務器散熱氣流的目的。為了最大限度地提高互操作性，EDSFF系列SSD外形尺寸共享一個通用的連接器標準。

EDSFF——M.2形態到E1外形尺寸的演進

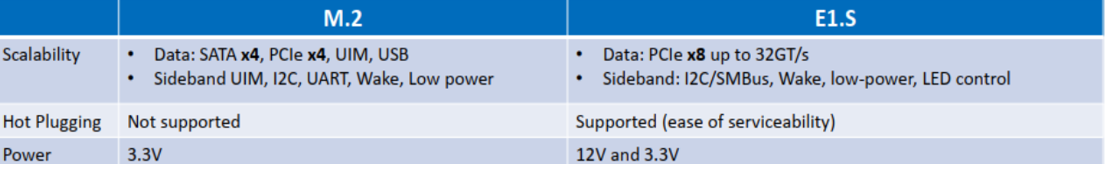

M.2主要是為筆記本電腦使用，3.3V電源供電的情況下，最大功率會(huì )受到限制，功耗達到8-12W通常都需要散熱器。M.2的外形規格用在1U服務器上會(huì )面臨很多挑戰：

首先在散熱方面，PCIe固態硬盤需要很大的散熱器；其次不支持熱插拔，因為連接器并不是為熱插拔設計的，另外難以對固定安裝的硬盤進行維護；再次，針對1U機架（1U=4.445厘米，M2寬2.2厘米）的空間利用率也不太理想。

圖4

E1.S形態在數據中心1U服務器的使用上體現出巨大的優勢:

• 空間利用率：E1.S更寬（1U=4.445厘米，E1.S寬3.375厘米），PCB布局上可以滿足兩行NAND閃存，能夠在PCB上為NAND閃存提供更多的空間，以輕松實現更高容量的SSD；

• 12V電源供電：相對3.3V供電，相同的通流量，可以滿足更高的功率水平；

• 可維護性方面：引入包含 LED 運行狀態指示燈在內的熱插拔設計，使之能夠在不切斷系統電源的情況下識別故障和更換；

• 散熱方面：其定義了不同的厚度選項，允許套上不同的散熱片，更容易冷卻，有助于維持最佳性能。

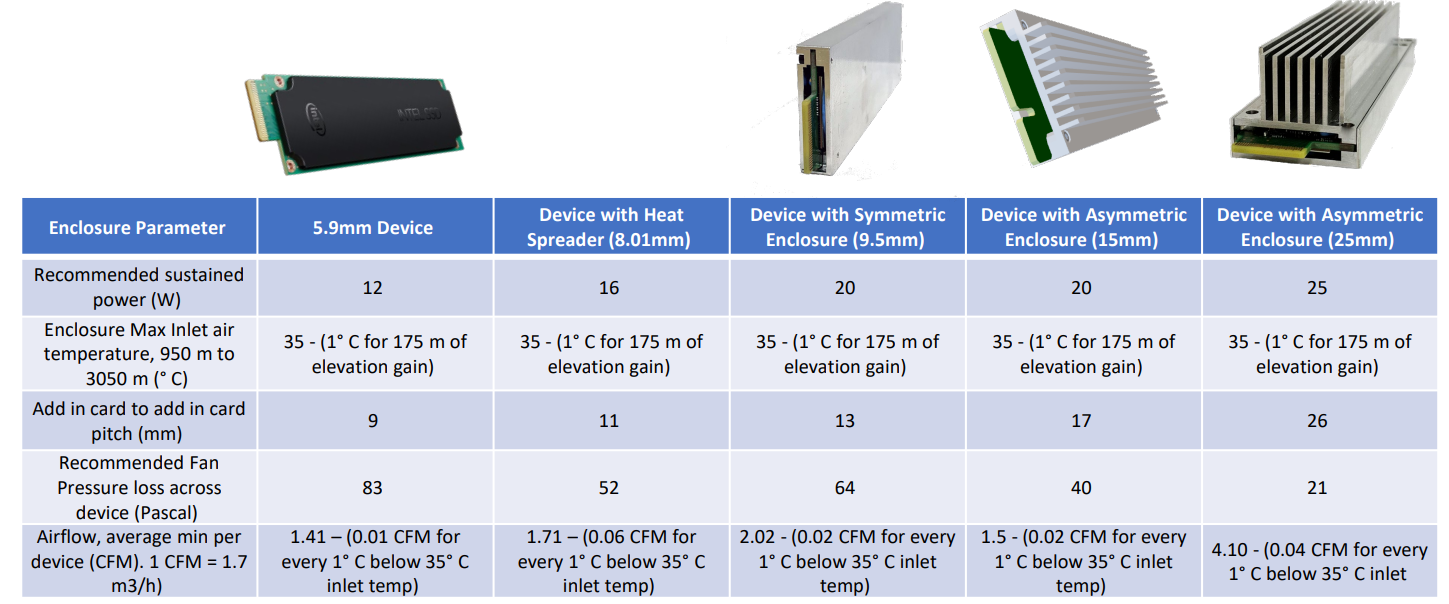

對不同功率的需求，E1.S采用了不同的標準外殼和散熱器尺寸：對于20W以下的卡，可以使用9.5mm厚度的對稱外殼/散熱片；對于更高功率的應用，則設計了一個不對稱的散熱器，厚度達到25mm，并允許25W。9.5mm的對稱外殼對于大多數SSD用例來說是足夠的；25mm非對稱外殼+散熱器更適合于非固態硬盤設備；對于更注重高性能的應用場景，15mm和25mm厚度的E1.S是更為理想的選擇。

圖5

EDSFF——U.2形態到E3外形尺寸的演進

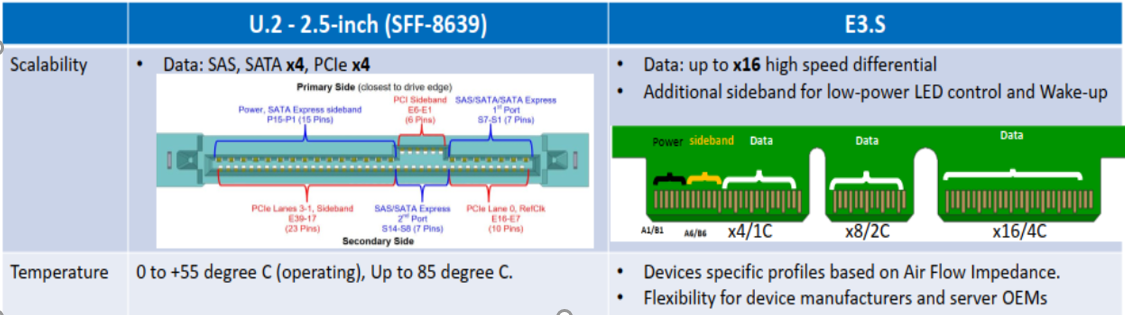

U.2 2.5英寸盤是部署在企業和數據中心的企業級NVMe SSD主要產品形態，可以與原有機械硬盤混合使用，兼容性強、靈活度高。采用相同的外形設計和SFF-8639連接器，可同時兼容SAS、SATA和PCIe。定義于SFF-8201，長度為101.85mm (max)，寬度為69.85mm，厚度有不同規格（5mm到19.05mm不等）。常用的筆記本硬盤是7mm厚度，企業級硬盤是15mm。

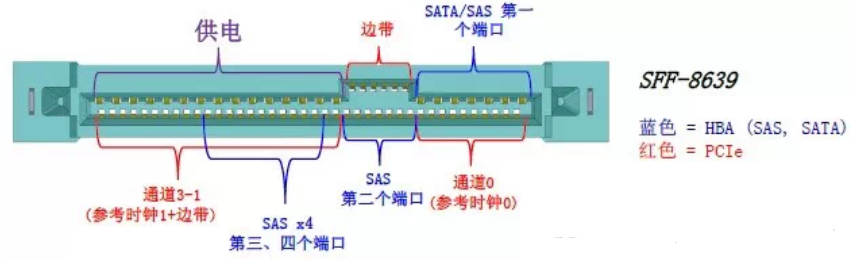

圖6：圖片來自網絡(luò )

從上圖SFF-8639接口看，紅色標識的為PCIe，能使用4個通道，但限制了更高帶寬和性能的提升空間。另外企業級厚度為15mm，相對E3.S薄盤7.5mm限制了密度的提升。

E3的高度允許SSD使用x4、x8甚至x16的PCIe接口，可實現的帶寬和可配置的運行功率更高。E3.S和E3.L分為“1T”和“2T”厚度版本（T代表Thickness，1T：厚度7.5mm，2T：厚度16.8mm），共4款。其中，E3.L 2T甚至可以實現70W的全功率運行，支持SSD達到更高更強的性能。

E3.S是E3中尺寸比較接近U.2 2.5英寸盤的版本，二者可以共享一個機箱，實現不同類型硬盤的混合部署。E3設備的連接器尺寸最小的1C型號是23.88mm寬，與M.2連接器大小相同；支持PCIe x16鏈路的4C型號為57.02mm，比U.2的SFF-8639明顯小了許多，背板可以做得更小，降低散熱的流阻，更好的散熱能使E3.S/2T支持到40W，從而適配PCIe Gen5和未來Gen6的性能。另外，一些服務器廠商也在探索基于E3的新型設備，如GPU、FPGA、NIC等，在存儲之外EDSFF E3也將為企業級應用帶來更多可能。

圖7

在服務器中的應用場景

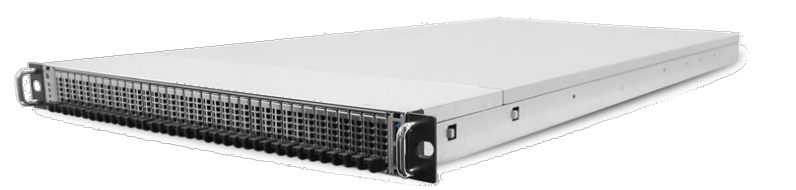

EDSFF是專為企業和數據中心而制定的硬盤外形尺寸設計規范，可以在1U服務器上實現PB級的存儲能力，更可以在2U服務器上獲得更加極致的存儲性能。（1U=4.445厘米，2U=4.445*2=8.89厘米）。

圖8：圖片來自網絡(luò )

EDSFF標準是面向企業和數據中心針對NAND Flash特點來優化的，逐步擺脫機械硬盤HDD的尺寸影響，可提供更靈活、擴展性更強的存儲方案，成為數據中心SSD標準的演變趨勢。

圖9

E1.S規格相較于M.2規范，擁有更高的存儲密度，因為容納兩排NAND顆粒，滿足高容量超大規模服務器的存儲方案，另外比E1.L外形更短一些，針對1U服務器可提供更高效散熱設計。

E1.S讓SSD的體積得到大幅縮減，在1U服務器中，可容納多達32個9.5mm的E1.S硬盤，這比使用15mm的U.2固態硬盤解決方案的密度提高了3倍多。而15mm的E1.S硬盤，與傳統的2.5英寸固態硬盤厚度相同，在1U服務器中可以容納24個，15mm的E1.S硬盤可將額外的空間用于散熱，并允許使用25W的設備。其小巧的尺寸還允許服務器廠商在保留一定數量的前面板E1.S接口同時，還可提供一定數量的PCIe/OCP NIC插槽，或者與E3、U.2 SSD混合部署，非常靈活。

E1.L雖然可以容納更多FLASH，但因為過長不利于高速信號布線，需要服務器同步更改配合；E1.L硬盤的彈性變大，一旦彎折容易造成PCB損傷，硬件可靠性變低；E1.L目的是為1U服務器提供大容量盤的解決方案。

E3.S規格可以在2U服務器中垂直安裝或在1U服務器中水平安裝，擁有7.5mm和16.8mm兩種厚度。在傳統2U服務器中，前置U.2 SSD數量最多24個，換成E3.S/2T之后可以放23個（2T厚度為16.8mm，U.2厚度15mm，所以數量上少一個）；而E3.S/1T則最多可以做到46個熱插拔位，密度優勢相當明顯。

E3.S在1U機箱中需要橫過來放，16.8mm的厚盤可以放10個（與U.2數量相同），7.5mm薄盤則可以放20個，比U.2多一倍。

總結

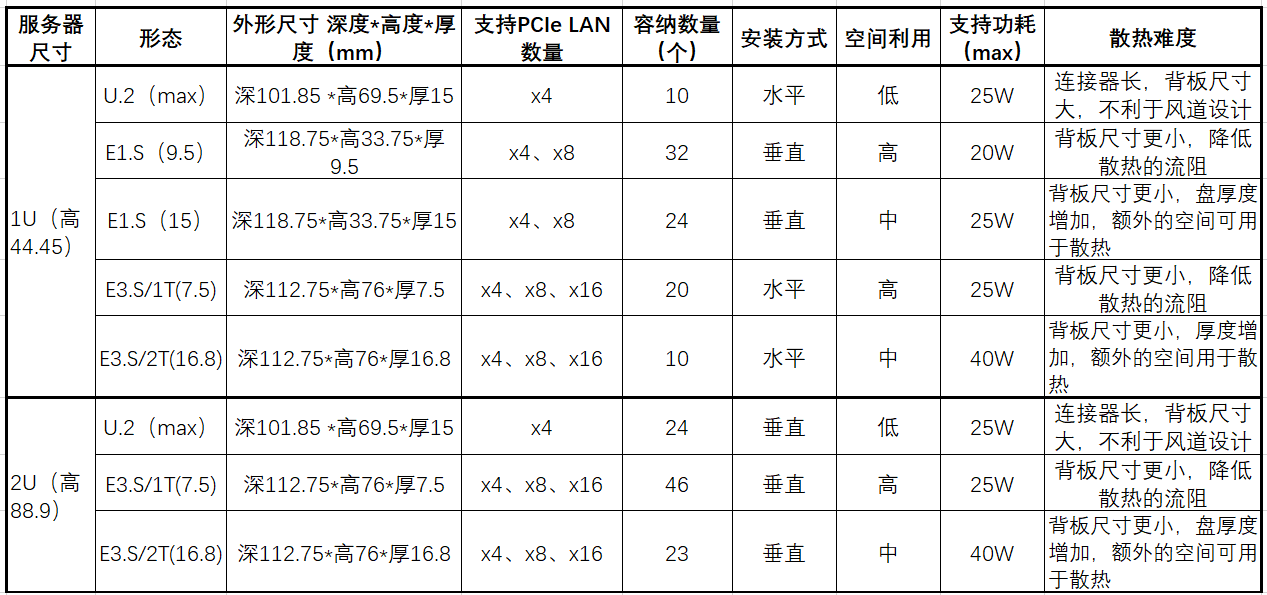

EDSFF的外形尺寸都共享相同的協議（NVMe）、相同的接口（PCIe）、相同的邊緣連接器（SFF-TA-1002）、相同的引腳排列和功能（SFF-TA-1009）。選擇部分主流外形尺寸標準及應用情況對比如下圖所示：

圖10

到PCIe5.0后，U.2和M.2可支持的帶寬和性能以及電氣特性上已經很難達到要求了，切換到E1.S和E3.S是必然趨勢。

E1.S是EDSFF標準演進中的明星選擇，它以寬度換長度，共享相同的PCB；為足夠滿足PCIe Gen5及以上的固態硬盤散熱能力，9.5mm、15mm會(huì )成為主流選擇。

E3.S形態與U.2形態接近，傳統的服務器結構更容易兼容設計，可自然過渡到E3形態。E3的額外高度可使用x8、x16的連接器，能提供更多的通道從而支持更大的帶寬。2U可以容納更多的E3.S/1T薄盤數量，密度可以進一步提升。厚盤可以滿足更大功耗的要求。

憶聯E3.S 1T形態的SSD驗證版本目前已完成所有測試驗證，正式產品也即將發布；后續也將規劃E1.S(9.5mm/15mm)形態及大容量高散熱需求的E3.S/2T形態產品，敬請期待。

憶聯E3.S 1T形態的SSD可提供1C連接器接口尺寸，性能及可靠性規格均滿足各場景使用要求，隨著憶聯E3.S 1T 產品的到來，意味著憶聯在前沿技術趨勢和研發創(chuàng )新上已取得進一步的成果，憶聯的SSD產品已達到國內領先水平，也代表著國產廠商在全球SSD行業開始嶄露頭角。
