智能電視作為搭載操作系統的綜合影音載體，以穩步擴大的市場規模走入越來越多的家庭，成為人們生活娛樂(lè )的重要組成部分。存儲部件是智能電視不可或缺的組成部分，用于保存操作系統、應用程序、多媒體文件和用戶數據等信息。智能電視使用eMMC作為存儲介質。



eMMC全稱Embedded Multi Media Card（嵌入式多媒體卡），是一種集成了閃存和控制器的存儲芯片，面向手機、平板電腦、智能電視等需要長期運行且對存儲性能有較高要求的消費電子產品，具有集成度高、性能優異、低功耗和高可靠性等優勢。eMMC提供了高效、可靠的存儲解決方案，支持豐富的功能和提供優質的用戶體驗。



對于智能電視用戶而言，在使用eMMC存儲過程中有五大最為關心的問題。憶聯作為高品質、高可靠的eMMC存儲產品和解決方案提供商，如何化解這五大問題，并為用戶帶來怎樣的使用體驗？本文將逐一解答。

第一問：長時間觀看智能電視，內置存儲會(huì )不夠用嗎？

答：不用擔心存儲空間，但要選擇有抗“讀干擾”能力的eMMC。



與電腦使用習慣不同，用戶在智能電視上觀看節目時，只需要打開app應用，而不需要預先下載全部的視頻文件。因此，作為存儲單元的eMMC也并不像電腦硬盤一樣需要接受大量數據的寫入，而是以讀數據為主。

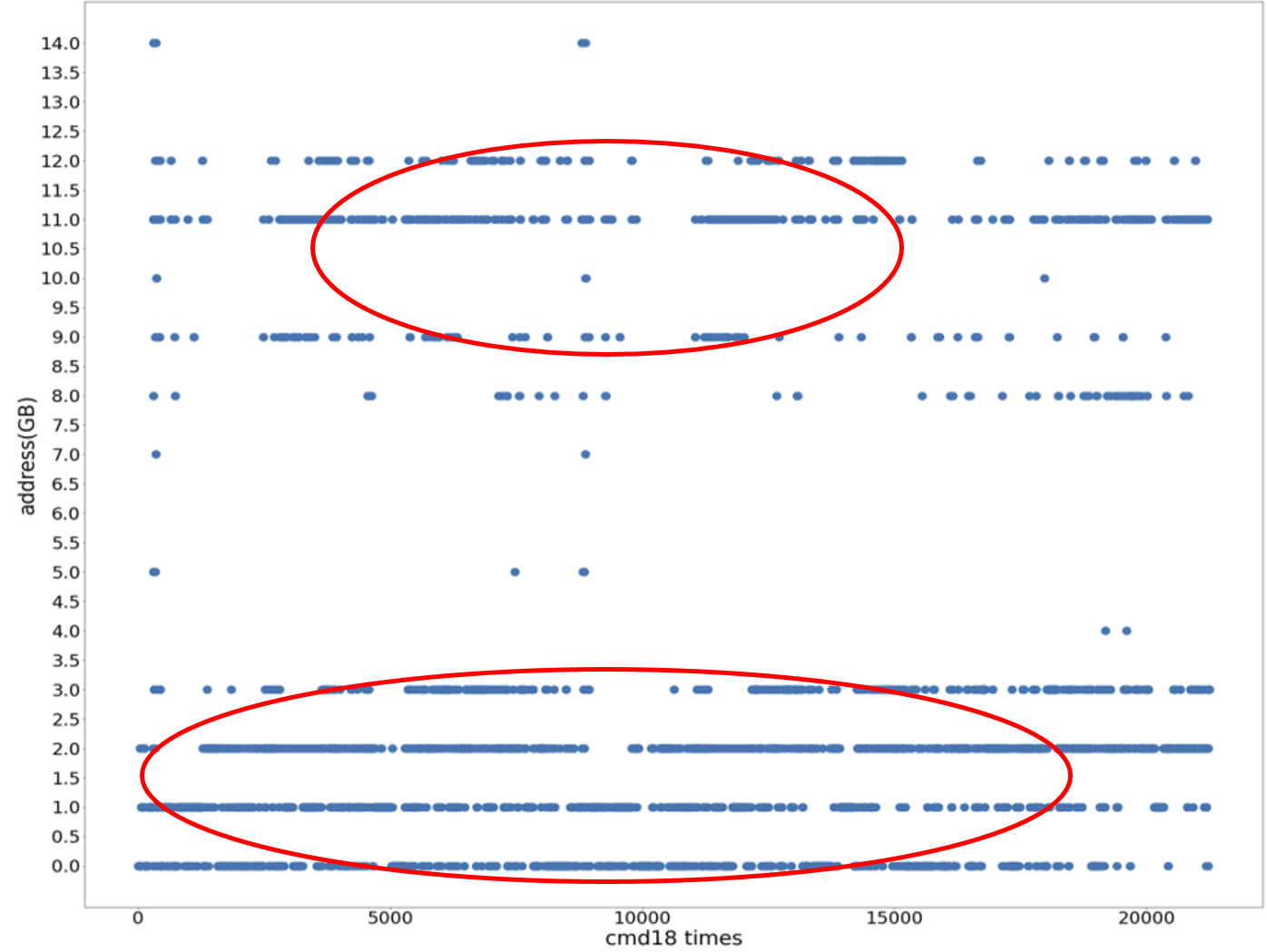

下圖為某智能電視的24小時使用模型分析，標注出來的區域表示CMD18讀指令的密集讀取位置，一般為操作系統和應用存儲區域。

◎圖1：讀數據地址分布

在高頻使用的情況下，eMMC存儲可能出現“讀干擾”錯誤。其原因是，系統每次讀取NAND塊（Block）上的其中一個頁（Page）時，其他未被讀取的頁也會(huì )被施加電壓。隨著整個塊讀次數的增加，NAND存儲單元（Cell）中吸入的電荷量也會(huì )慢慢增加，導致存儲單元中數據狀態發生變化，在讀數據時更容易出現錯誤，表現為無法進入系統、藍屏等問題。



憶聯的eMMC產品具備抗“讀干擾”能力，并采取一系列優化措施，包括：

1.Read refresh：系統設定在一個塊數據的讀次數達到閾值后，將數據更新到另一個塊。

2.Read retry：系統通過多次重讀數據，增強糾錯能力。

3.Read reclaim：系統設定在read retry次數達到閾值后，將數據更新到另一個塊。

對于這些優化措施，還可結合模擬測試驗證功能實現的效果?？赡M用戶行為，在相同位置地址位進行大量重復讀行為，憶聯eMMC可通過超10億次的讀干擾測試。

第二問、半年甚至一年不開機，存儲的數據會(huì )丟嗎？

答：不要小瞧eMMC的數據保持能力。

eMMC使用浮柵技術存儲數據，其中每個存儲單元包含一個浮柵，通過控制浮柵中的電荷量來表示數據的狀態（0或1）。浮柵中的電荷會(huì )隨著時間的推移發生自然逸散，導致電荷的準確性下降，稱為電荷損失或漂移。因此，如果智能電視長時間不使用，極為考驗eMMC的數據保持能力。



憶聯eMMC有針對性地加強read retry并提供LDPC軟解碼，提升數據糾錯能力，以延長數據的保持時間，確保長時間關機后再次開機也能準確讀出數據。



憶聯eMMC可以保障寫入數據43℃環境下10年內的完整性，在產品壽命使用完后還可以保障1年的數據完整性。也就是說智能電視將近10年沒開機甚至報廢后的1年內，eMMC仍然正確無誤地保存著數據。

第三問、突然停電，開機后會(huì )數據錯亂嗎？

答：如果eMMC具備SPOR能力，就不必擔心。



eMMC在寫入數據時，通常會(huì )先將數據緩存在內存中，然后再將數據寫入閃存芯片中。由于智能電視不像手機、平板等移動設備那樣配有電池，突然斷電時可能會(huì )出現數據寫入不完整、或是部分數據損壞和丟失。



憶聯eMMC固件增加了掉電保護機制（Sudden Power off Recovery，簡稱SPOR），則可以更好地保護用戶數據。SPOR的規則如下：

1.即使在寫入過程中突然斷電，寫入閃存芯片的數據也必須保持有效；同時，系統不能損壞前一個寫命令的數據，保證斷電前數據完整寫入。

2. 寫入數據的同時，將數據塊的映射關系一同寫入。供電恢復時，系統重新讀取并建立邏輯地址和物理地址的映射表，從而找到對應的數據。

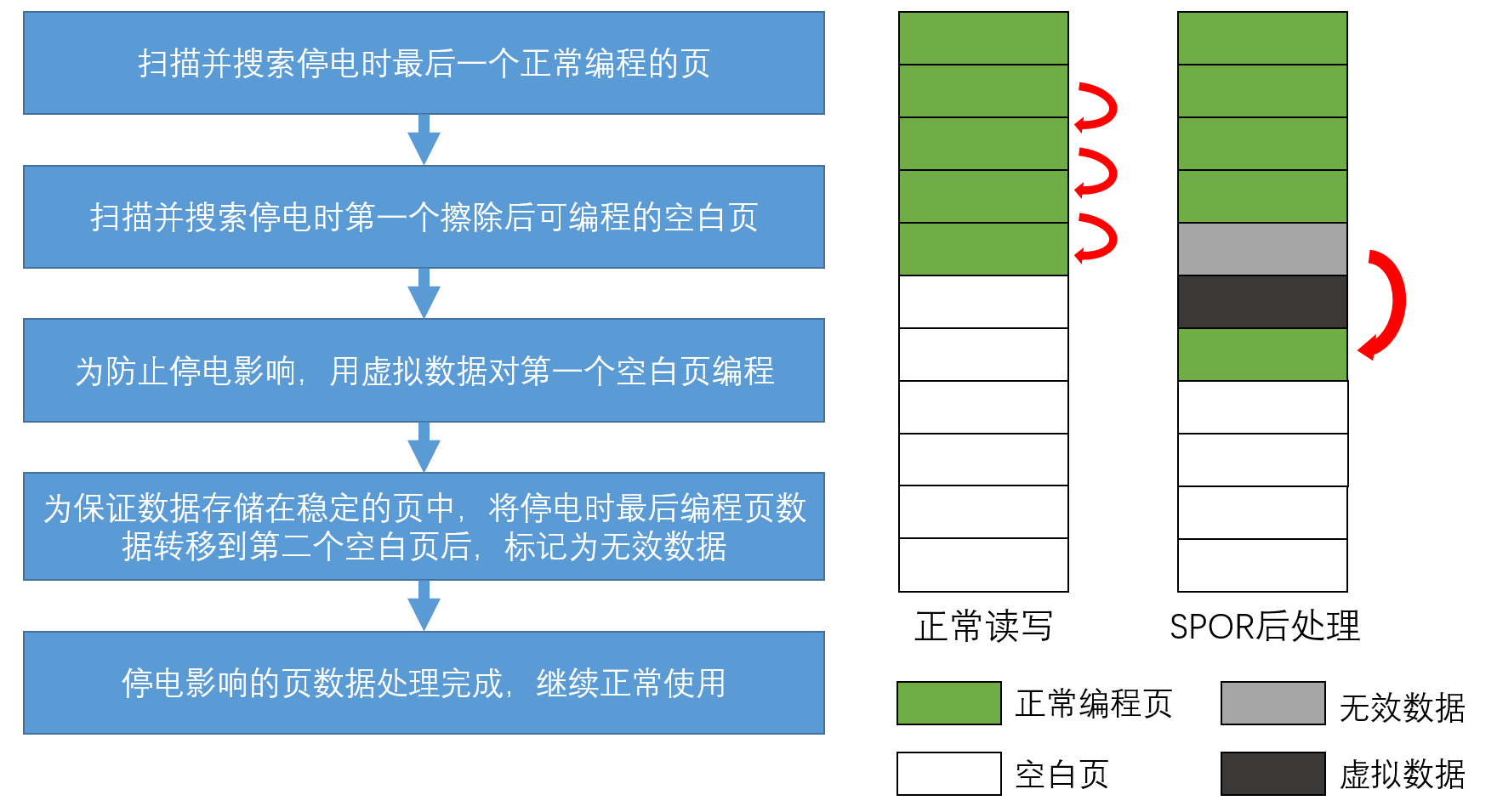

SPOR采用如下處理機制：

為驗證SPOR能力，憶聯針對不同分區（Boot、User、RPMB、GPP1~GPP4）、不同行為（隨機/順序的寫入/讀取等）對eMMC進行超1萬次的異常斷電測試，確保此類異常掉電場景下存儲數據的完整性。

第四問、超長待機的時候，費電嗎？

答：eMMC本就極具功耗優勢，而APS讓待機更節能。



eMMC的低功耗特性讓智能電視在使用過程中更加節能，延長使用壽命。憶聯eMMC固件在此基礎上增加自動節能（Auto Power Saving，簡稱APS）功能，進一步實現省電優化。當智能電視待機時，eMMC可通過以下方式降低功耗：

1.關閉控制器中不必要的電源；

2.降低控制器CPU運行時鐘；

3.降低NAND閃存操作時鐘；

4.保留內存使用；

5.關閉后臺操作。

下圖為憶聯eMMC在待機狀態下測試中的功耗數據，ICC (RMS) 低至51uA，ICCQ (RMS) 低至81uA。

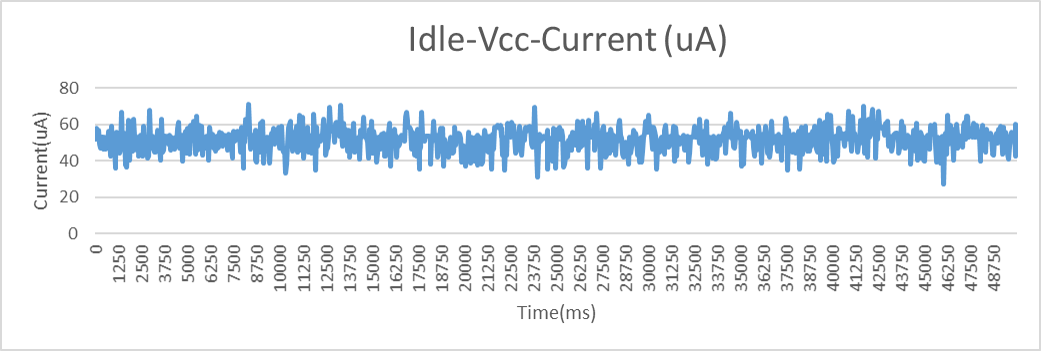

◎圖2：ICC (RMS) = 51uA (Vcc=3.3V)

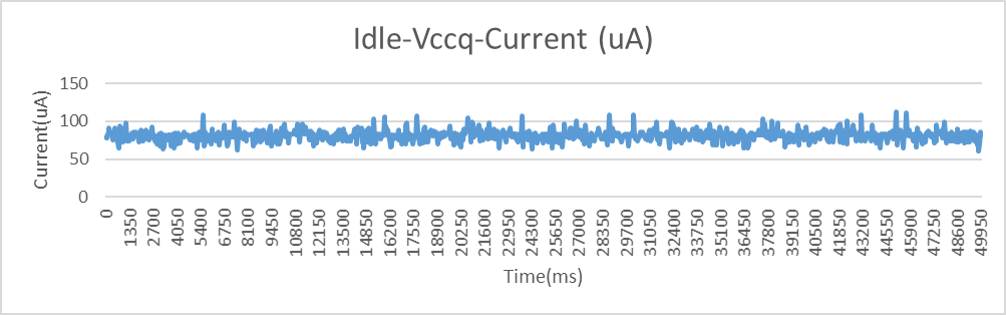

◎圖3：ICCQ (RMS) = 81uA (Vccq=1.8V)

第五問、老款電視長期服役，存儲是越來越慢嗎？

答：老當益壯，優秀的設計不輕易掉隊。



智能電視一般不會(huì )像智能手機那樣頻繁更換。根據Omdia的統計數據，電視顯示面板的出貨量每四到五年增長4000萬平方米。因此，eMMC的使用壽命不但要足夠長久，也要保證壽命周期內讀寫速度符合用戶的體驗預期。



經過性能優化設計，憶聯eMMC順序讀寫與隨機讀寫性能在壽命周期內保持穩定，性能變化不超過10%。這意味著在eMMC壽命周期內，用戶切換頻道、瀏覽應用或觀看媒體內容都具有長期穩定的體驗，不會(huì )受到因存儲性能降級而產生的卡頓和加載過慢的困擾。

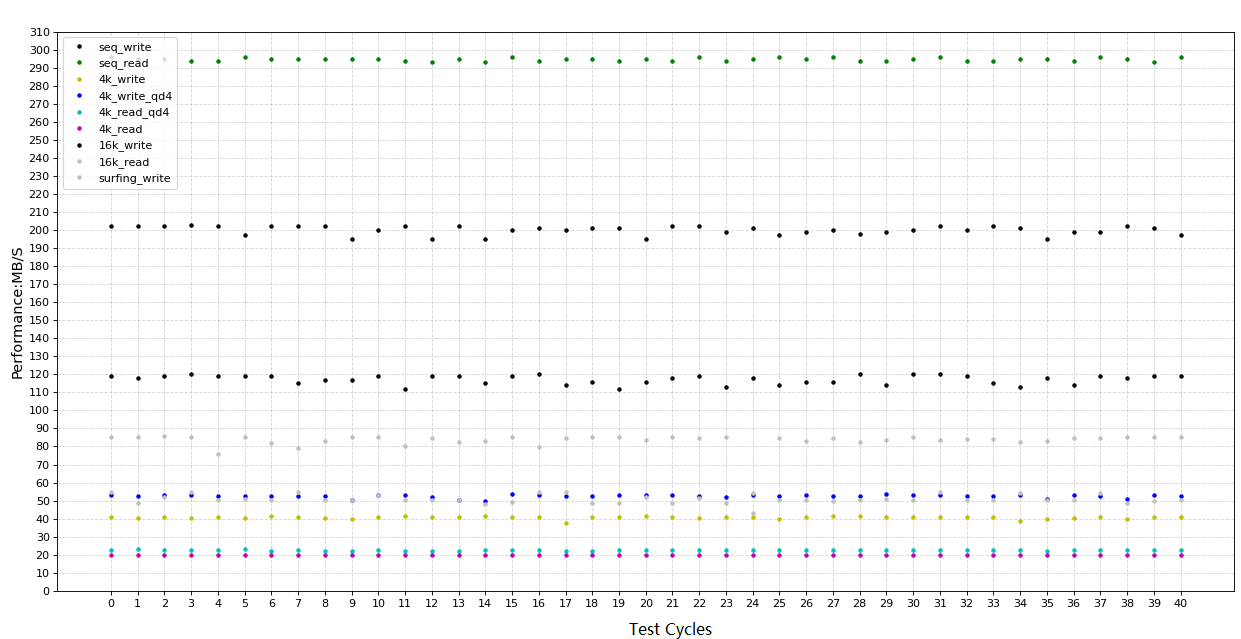

下圖為憶聯eMMC壽命內的性能測試，對于測試周期內的各類寫入/讀取數據，對應的性能數據表現都趨于平穩，接近水平線。

◎圖4：憶聯eMMC壽命內性能測試

憶聯eMMC在保證性能的同時，也保證壽命足夠用戶使用?；谟脩?hù)智能電視使用一天的數據分析，寫入數據量約5GB/天，正常使用智能電視的情況下，eMMC壽命長達56年，遠超四至五年的更換周期。

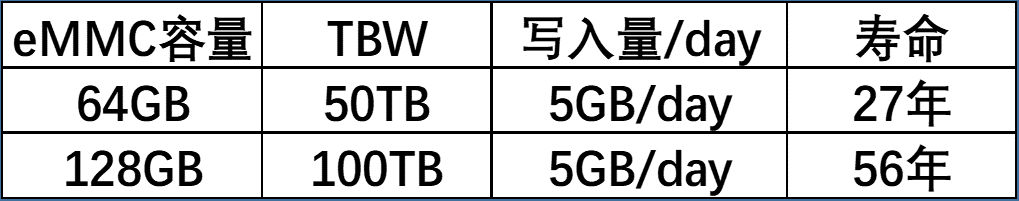

◎表：憶聯eMMC使用壽命換算

憶聯新款eMMC產品，賦能智能消費應用

智能電視場景的五大突出問題，憶聯的eMMC產品都能給出優秀的解決方案。憶聯憑借豐富的閃存研發經驗和完善的生產制造體系，為手機、平板電腦、智能電視、機頂盒、物聯網家電等嵌入式應用提供理想的eMMC存儲產品和解決方案。

為更好地服務于智能消費產品存儲，憶聯即將基于新一代主控和3D TLC介質推出新款eMMC產品RM561。這款新品將為復雜的嵌入式應用提供更優的高性能、低功耗、高可靠的存儲解決方案，持續優化和提升智能消費應用的體驗。敬請期待！
