在上一篇文章中為大家介紹了NAND Flash的工作原理和自身的特性，本次文章將繼續為大家帶來關于NAND Flash的內容。

一、NAND Flash 的容量結構

從訪問NAND Flash來看，NAND Flash的容量結構為：

• 一個封裝好的顆粒一般有多個片選信號，即NAND CE#，代表獨立的Chip Enable片選信號。

• 一個Target下有一個或多個Die/LUN ，它是能夠獨立執行命令和報告狀態的最小單元。

• 一個Die/LUN有多個Plane（e.g. 4Plane），通過多Plane并發操作提升NAND Flash讀寫性能。

• 一個Plane有幾百上千個物理Block，Block是擦除操作的最小操作單元。

• 一個Block中含有多個Page，Page是Program/Read的最小操作單元。




二、NAND Flash可靠性

- Endurance  耐久度

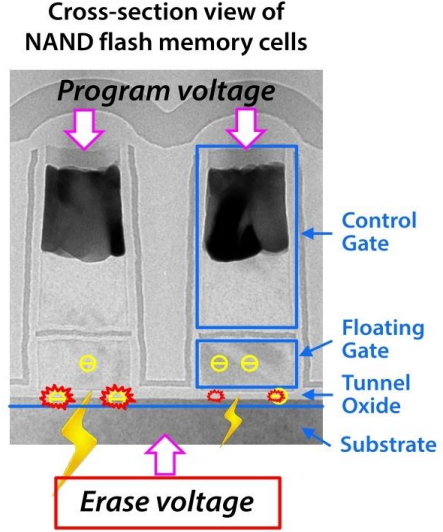

耐久度表征NAND Flash能夠承受的反復擦寫次數。NAND Flash的擦寫次數是有限的，因為每次擦寫操作都會(huì )對介質造成損傷。如下圖所示，進行擦寫操作時，會(huì )用十幾伏特的高電壓對晶體管進行充放電操作，當高能電子來回的穿越絕緣層，就會(huì )給絕緣層帶來物理?yè)p傷，最終影響數據可靠性。

- Data Retention 數據保持

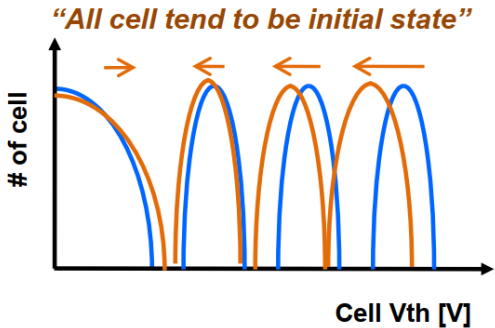

隨著時間流逝，受量子隧穿效應影響，編程操作充進去的電子會(huì )隨機發生電子逃逸，進而影響存儲的信息。如下圖所示，編程操作后的電荷分布如藍色線所示，Retention后電荷分布向左偏移，影響數據的正確讀取。

- 讀干擾

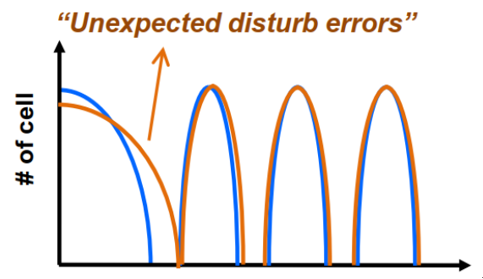

受閃存陣列結構影響，我們去讀一個Page時，要對其他位置上的非讀page也施加一個電壓，造成讀干擾效應。讀次數較少時，讀干擾影響不明顯，但是當次數增加到幾千次時，累積的弱編程的效應也會(huì )影響數據可靠性。如下圖所示，較低的電荷狀態更容易受到干擾。

三、NAND Flash特性

NAND Flash應用挑戰：

1. 讀寫擦操作單元不對稱

   在一個block里面的讀寫擦是不對稱的，讀寫操作的粒度是page，但擦除操作的粒度是block，一般在FTL層進行地址映射來匹配。

2. 寫操作之前先擦除

   在寫操作之前，必須先進行擦除工作，不然會(huì )導致寫的數據丟失，并且不能找回。

3. 有限的耐久度

   磨損的次數是有限的，在反復擦寫后，閃存的壽命是有限的，需要有效的壽命管理策略來延長NAND Flash壽命。

4. 數據存儲錯誤

   數據寫入NAND Flash后，再讀取數據，總是會(huì )存在比特翻轉，并且出錯數隨擦寫次數增加而增加，需要有效的糾錯算法來保證數據可靠性。

雖然Nand Flash還面臨著很多挑戰，但它的成本優勢明顯。為了將不可靠的介質打造成可靠的存儲產品，我們會(huì )通過高效的介質管理算法來保障產品的性能、壽命和可靠性。
